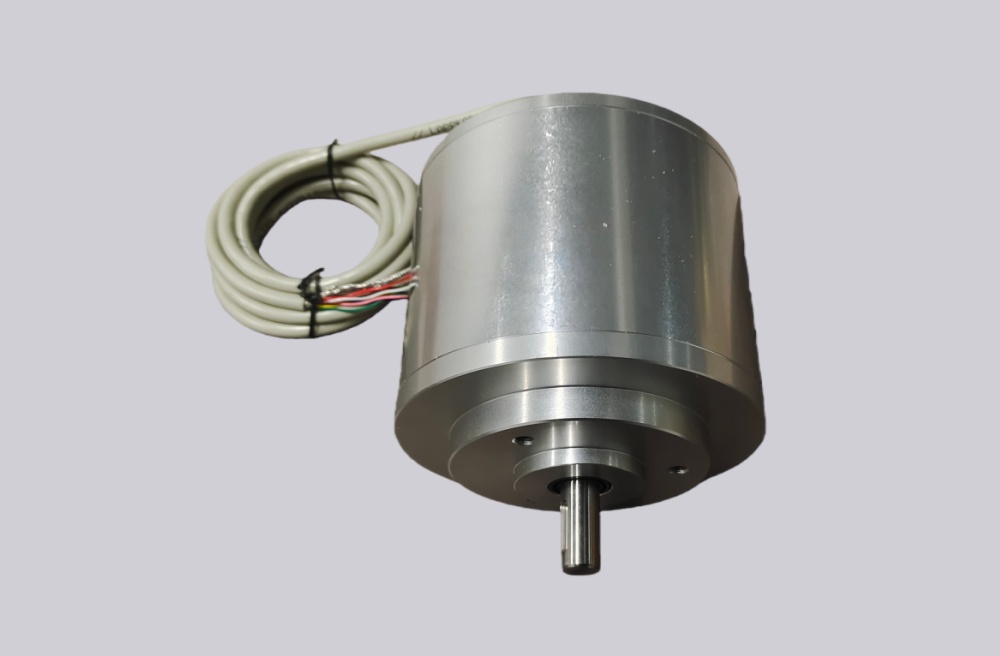

重載堅固軸型編碼器，防止海水和熱帶氣候
EX 防爆型編碼器EX II 2G Ex ib IIB T4 Gb
精確的光電感應或磁感應技術、電磁兼容性好
每圈脈沖數最高可達10000P/R
過壓、過流、浪涌沖擊保護
堅固的金屬外殼、雙軸承設計、防護等級高達IP68
具備反短接和短路保護、有效降低安裝錯誤對編碼器造成影響
產品規格參數 (14-14361 系列)
| 產品系列 | 14-14361 | |
|---|---|---|
| 法蘭特性 (外殼) | ?115 | |
| 主軸尺寸 | 軸型 ? 11mm | |
| 外殼材質 | 鋁合金 | |
| 感應原理 | 光學或磁式 | |
| 電源電壓 | 10~30VDC | |
| 輸出方式 | HTL/推挽式、TTL/RS422 | |
| 輸出信號 | A B Z + A/ B/ Z/ | |
| 響應頻率 | 300kHz max | |
| 保護功能 | 反極性保護：有；短路保護：有 | |
| 連接與出線 | 連接：電纜、插頭；出線：軸向后出、徑向側出 | |
| 最大轉速 | 12000r/min | |
| 主軸負載 | 徑向 100N，軸向 60N | |
| 防護等級 | IP65、IP68 (可選) | |
| 啟動力矩 | < 0.01Nm (IP65) 、 < 0.05Nm (IP68) | |
| 溫度范圍 | 工作：-40℃...+85℃ (可選 -40℃...+110℃)；儲存：-40℃...+100℃ | |
| 抗沖擊/振動 | 抗沖擊：2500m/s2, 6ms；抗振動：100m/s2, 10..2000Hz | |
| 每圈脈沖數 | 常用脈沖：1...5000 (16384脈沖以內任何規格均可以定制) | |
安裝尺寸圖
實時選型生成
| SAH14 | - | 1436 | ① | - | ② |
注：脈沖數支持定制，其他特殊要求請聯系我們確認。
