產品核心元器件實現 100%純國產化，確保供應鏈穩定與高品質可靠性。
采用 高精度磁式感應技術，提供單圈與多圈編碼器解決方案。
支持 模擬量輸出（電壓 0–10?V、0–5?V），多種控制接口兼容。
單圈分辨率最高達 16位，多圈分辨率可達 14位，滿足精密測量需求。
擁有 超強抗沖擊與抗振動能力，適應惡劣工業環境。
內置 反短接與短路保護功能，有效降低安裝錯誤對編碼器的影響。

產品規格參數 (模擬量信號輸出系列)

參數名稱	SAS/M58A (實心軸)	SAS/M58C (盲孔型)
功能特性	? 58mm 實心軸	? 58mm 盲孔型
主軸尺寸	? 6、8、10、12、15mm（其它尺寸可定制）
外殼材質	鋁（可選不銹鋼外殼）
信號輸出接口	標準0-10V；標準0-5V
功能	單圈或多圈
電源電壓	標準10 ~ 30VDC
單圈分辨率	標準為12位4096、13位8192、16位65536
圈數	1圈（單圈型）、多圈標準12位4096圈、多圈最大可選14位16384圈
消耗電流	70mA
負載電流	80mA
信號調整	每圈對應值可調，多圈總圈數可任意調整，方向可調，預設位置可調，外部零位可調，模擬量數值微調
安全保護	反極性保護：有；短路保護：有；防雷擊防靜電保護：有
物理性能	最大轉速：6000r/min	主軸負載：徑向 200N，軸向 100N
環境指標	防護等級：IP65或IP68；啟動力矩：＜ 0.01Nm
溫度范圍	工作溫度：-30℃…85℃（可定制-40℃）；儲存溫度：-40℃…100℃
機械強度	抗沖擊：1000m/s2，6ms (100g)；抗振動：20g
連接方式	4×2×0.2-8芯屏蔽電纜、M12-5芯、M12-8芯、M23-12芯公頭法蘭接頭
出線方式	徑向側出，軸向后出

針式連接座俯視圖

接插件類型	5針 M12接插件	8針 M12接插件	12針 M23接插件
連接座俯視圖

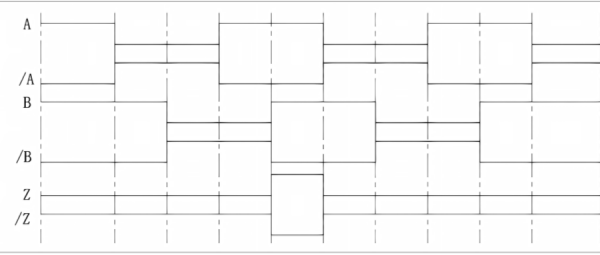

信號波形圖

安裝尺寸圖

SAS/M58A

SAS/M58B

SAS/M58C

SAS/M58D
